特性Features
?輸入電壓范圍寬
?高可靠性，長壽命設計
?輸入欠壓過壓保護
?滿載負荷率可達92%
?快速動態響應
?高壓輸入，大功率輸出
?功率覆蓋范圍廣，便于升級
輸入特性Input Characteristic
輸入電壓范圍 100-1000VDC
輸出特性O(shè)utput Characteristic
?電壓精度 …………………………………………………………………… ±1%
?電壓調整率（主路） ………………………………………………………… ±0.2%
?負載調整率（主路） ………………………………………………………… ±0.4%
?溫度變化率 ………………………………………………………………… ±0.01%/℃
?電流限制點 ………………………………………………………………… 120%(Typ)
?響應速度 …………………………………………………………………… 400μs
?輸出電壓 …………………………………………………………………… 5-48V
一般特性General Characteristic
?工作頻率 …………………………………………………………………… 100 KHz
?隔離電阻 …………………………………………………………………… 200 MΩ
?MTBF ………………………………………………………………………… ＞500000H
?絕緣強度
輸入-輸出 >1500VDC/1min(漏電流<5mA)
輸入-外殼 >1500VDC/1min(漏電流<5mA)
輸出-外殼 >500VDC/1min
環境特性
工作殼溫 （工業品） -25 - +85℃
（軍 Ⅰ） -40 - +85℃ （軍 Ⅱ）-55-+85℃
儲存溫度 （工業品） -45 - +105℃ （軍 品）-55-+105 ℃
型號MODELS
輸入電壓 （Vdc） | 輸入電壓范圍 （Vdc） | 輸出電壓（Vdc） | 輸出電流（A） | 紋波 Pk-pk (mV) | 效率 | 型號 | |
單路 | 800 | 100~1000 | 05V | 2A | 50mv | 70% | PD10-800S05-N |
800 | 100~1000 | 12V | 2.08A | 50mv | 75% | PD25-800S12-N | |
800 | 100~1000 | 24V | 2.08A | 50mv | 78% | PD50-800S24-N | |
說明：僅列出典型型號，其他型號，請確定功率、輸入電壓及輸出電壓，致電我公司025-52235946

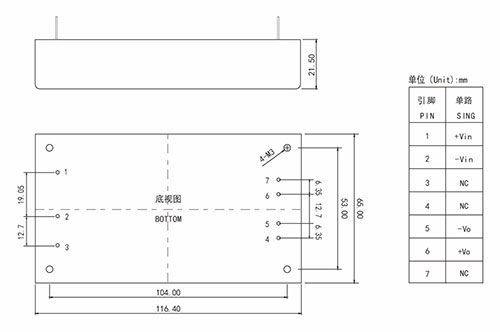

外形尺寸及引腳定義
