PDB-N1 系列 200-300W 專用電源

作者:(www.www.hw389.com) 發布于:2021/5/19 16:29:57 點擊量:

PDB-N1 系列 200-300W 模塊電源


特性



l  高低電壓輸入可選

l  2倍電壓輸入

l  輸出短路保護

l  安裝方便

l  散熱效果好

l  高可靠性,長壽命設計



條件: 除特殊指定外,所有參數測試條件為:室溫25℃,標稱輸入電壓,純阻性標稱負載。



輸入特性



 電壓范圍

12 VDC (額定值):  9~18 VDC

24 VDC (額定值): 18~ 36 VDC

48 VDC (額定值): 36~ 72 VDC

110 VDC (額定值): 66~ 154 VDC

600 VDC (額定值): 400~ 800 VDC





輸出特性



l  電壓精度 ……………… ±2%

l  電壓調整率 (主路) ……….........……… ±0.5%

l  負載調整率 (主路) ………........…..........±0.5%

l  電流限制點 ........................ ................... 120% Typ

l  輸出電流 …………………………………5-40A 任選

l  輸出電壓 …………………………………5-48V 可選

l  功率 ……………………………………………200-300W



一般特性



l  工作頻率 …………………… 100-200 KHz

l  絕緣電阻 ……………………  200 MΩ

l   絕緣強度

u  輸入-輸出: >1500vdc

u  輸入-外殼: >1050vdc

u  輸出-外殼: >500vdc

l   環境特性

u  工作殼溫 ………工業品: -25-85

                軍 I: -40-85


u  存儲溫度 ……………………工業品: -45~ +105

                         軍 溫: -55-85



 保護特性

輸入欠壓保護        輸出過流保護

輸出過壓保護         輸出短路保護

過溫保護

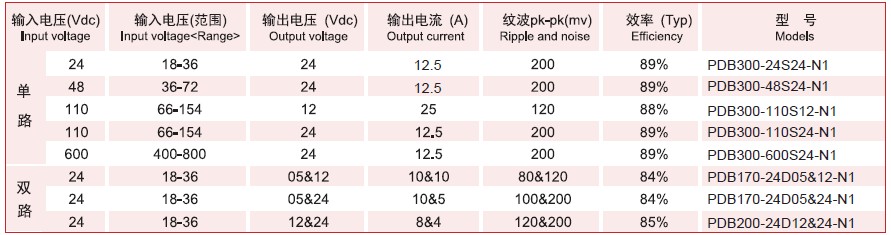

典型型號參見下表:


說明1:輸出紋波噪聲(峰值-峰值)采用的是75-76頁附錄四模塊電源測試說明

說明2:僅列出典型型號,其它型號,請確定功率、輸入電壓及輸出電壓,致電我公司 025-52235946



外型尺寸與引腳定義
