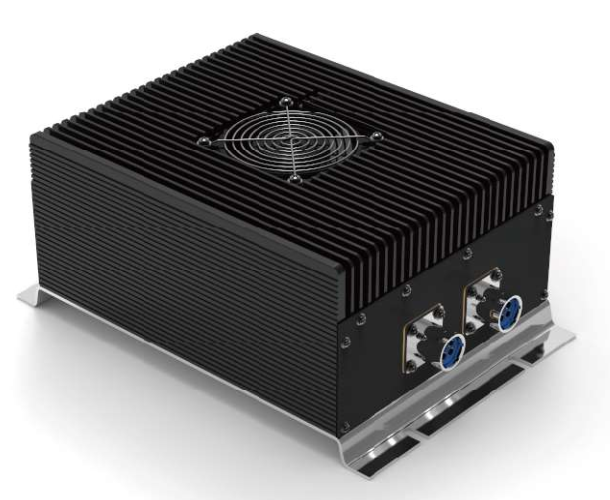

PDE-F Series 1000-1500W
作者：（www.www.hw389.com） 發布于：2019/5/22 16:25:06 點擊量：
PDE-F Series 1000-1500W
特性Feature
l輸入e型濾波
l大電流，大功率輸出
l高可靠性，長壽命設計
l功率覆蓋范圍廣，便于升級
l安裝方便
l滿載負荷效率可達90%
輸入特性Iut Characteristic
l電壓范圍 ……24 VDC （額定值） 18-36 VDC
48 VDC （額定值） 36-72 VDC
110 VDC （額定值） 66-154 VDC
輸出特性O(shè)utput Characteristic
l電壓精度 …………………………………………………………………… ±2%
l電壓調整率（主路） ………………………………………………………±0.5%
l負載調整率（主路） ………………………………………………………±0.5%
l電流限制點…………………………………………………………………120%(Typ)
l輸出電流……………………………………………………………………5-100A任選
l輸出電壓 ………………………………………………………………….....12-48V
l功率 ………………………………………………………………………1000-1500W
一般特性General Characteristic
l工作頻率………………………………………………………………160-200 KHz
l隔離電阻 ………………………………………………………………200 MΩ
l絕緣強度
輸入-輸出 >1500VDC
輸入-外殼 >1050VDC
輸出-外殼 >500 VDC
l環境特性
工作殼溫 （工業品） -25 - +85℃
（軍Ⅰ） -40 - +85℃
（軍Ⅱ） -55 - +85℃
儲存溫度（工業品） -45 - +105℃
（專用） -55 - +105℃
PDE-F Series 1000-1500W
型號MODELS
輸入電壓 (Vdc) | 輸入電壓（范圍） | 輸出電壓(Vdc) | 輸出電流 (A) | 紋波 Pk-pk(mv) | 效率(Typ) | 型號 |
|
單 路 | 24 | 18-36 | 24 | 41.67 | 200 | 86% | PDE1000-24S24-F |
48 | 36-72 | 24 | 62.5 | 200 | 86% | PDE1500-48S24-F |
|
110 | 66-154 | 48 | 20.8 | 300 | 86% | PDE1000-110S48-F |
|
110 | 66-154 | 110 | 13.6 | 600 | 87% | PDE1500-110S110-F |
|
說明：僅列出典型型號，其他型號，請確定功率.輸入電壓及輸出電壓，致電我公司025-52636416
